适用范围

GRB2系列漏电断路器适用于交流50Hz或60Hz,额定电压单相230V、三相400V， 额定电流至63A的线路中，作漏电保护之用„用来对人体进行间接接触保护和防止设备因 发生漏电造成的事故。是漏电安全保护的极佳产品。能在0.05秒之内切断电源。

主要特点彳不需要工作电压，而传统的电子式漏电需要电压，也就是说，假如零线断电了， 电子式是不起保护做用的，此时若漏电非常危险，而电磁式会起到保护之用，现目前广泛用 于欧洲，国内比较少，正处于推广中，在不久将来，会替代于现在使用的电子式。

GRB2系列漏电断路器具有很高的灵敏度，工作时不需要辅助电压，且功能受环境温 度的影响小，正常情况下亦可作为线路的不频繁转换之用。目前广泛适用于工业、商业.高 层和民用住宅等各种场合。
主要参数及技术性能
□脱扣时间为：快速型

□按极数数分：两极漏电断路器，四极漏电断路器

□额定电压（Un):两极为230V，四极为400V

□额定剩余动作电流丨△分：30、100、300mA

□额定剩余不动作电流丨△分：0.5I△

口额定剩余接通和分断能力I△: 1000A

□额定短路分断能力Icn: 3kA

□额定电流 In 分：16、25、32、40、63A

□脱扣型式：AC型

□严峻气侯环境抵抗力：按IEC1008国际标准

□外壳防护等级：IP20
□安装方式：采用TH35-7.5型钢安装

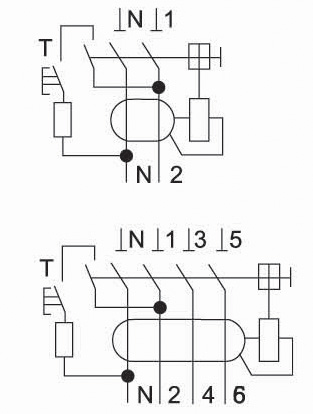

工作原理图
