产品概述

GRQ1-M系列双电源自动转换开关电器适用于交流50Hz或60Hz,额定工作电压 400V,额定工作电流63A及以下的双回路供电系统。可根据需要对两路电源之间的选择性 转换。产品具有短路、过载、欠电压、失压保护功能.同时还具备消防、双分和输出合闹信 号功能。特别适用于需要有消防要求的写字楼、商场、银行、车站、医院及高层建筑照明线 路的安装使用《产品符合GB/T14048 11标准。

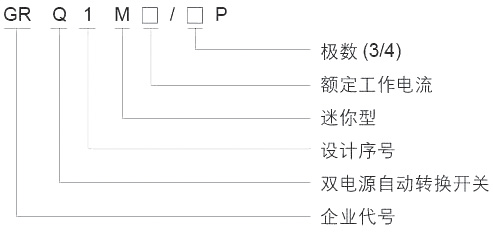

型号及含义



正常工作条件

□周围空气温度上限值不超过+40℃下限值不超过-5℃, 24h的平均值不超过+35℃。

□安装地点的海拔高度不超过2000nv.

□大气的相对湿度在周围空气温度+40℃时不超过50%，在较低的温度下可以有较高的湿度， 最湿月的月平均最低温度为+25℃时，平均值最大相对湿度为90%,.并考虑至因湿度变化

□发生在产品表面的凝霜.应采取特殊的措施.污染等级为III级。

□运行地点无强烈震动的冲击，无腐蚀和破坏绝缘有窖气体.无严重尘埃，无导电微粒和爆 炸危险物质、无强电磁干扰。

产品性能

□转换开关是由两台微型断路器与电动机和机械转动装置组合成套一体并通过控制器对两路 电源进行检测，当电路发生异常，控制器对检测结作出逻辑判定，根据控制器指示驱动操作机构分闸或者合闸.从而保证对负载安全可靠地供电。

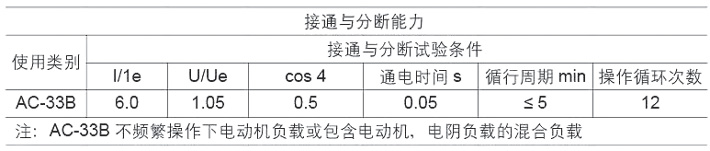

□接通与分断能力



□额定短路分断能力：3kA

□额定短路接通能力：3kA

□转换时间：≤S3s

 □转换开关的控制电压为AC220V

□转换开关的机械寿命（常用和备用的转换〉为3000次，电寿命1500次

□转换绝缘电压：U=500V

□额定工作电流：10A、16A. 20A. 25A. 32A, 40A. 63A

□ 一般情况下，转换开关具有自投自复功能，而且常用电源优先的原则。如果特殊场合需用 自投不自复的转换开关时，用户与制造商协商订制
